DSM System

Sistema de junta impermeable para cubiertas y aplicaciones verticales bajo losa

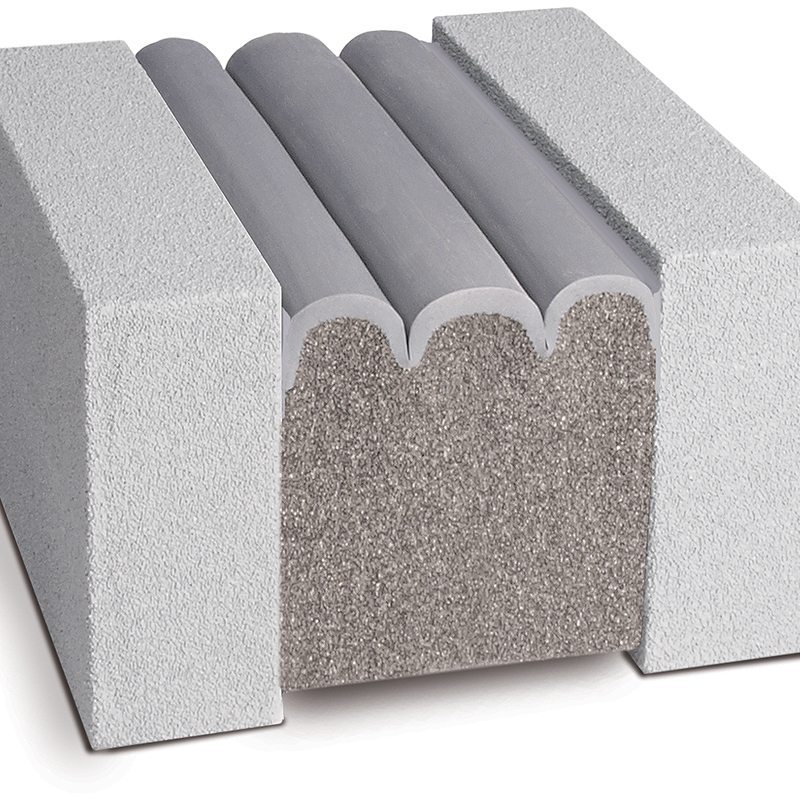

Una junta de dilatación impermeable, el sistema DSM es para aplicaciones horizontales en plataformas. Es un sello primario resistente al tráfico, precomprimido y adherido a la cara de la junta. La durabilidad y la resistencia de la junta DSM resultan de la impregnación del material con acrílico microesfera-modificada, y de que las ondas libres de tensión se revisten con silicona para autopistas.

El sistema DSM se compone de: 1) Un híbrido de espuma impregnada, precomprimido y revestido con silicona, aplicado sobre… 2) epóxica adhesiva aplicada en la obra a las caras de la junta con… 3) una sellante de silicona que sella vacíos e irregularidades en el sustrato.

Gracias a su inigualable trayectoria de rendimiento, el sistema DSM se ha establecido como un estándar en el sellado de juntas en estadios y plataformas de estacionamiento. A diferencia de tecnologías predecesoras como sellos de caucho o de calafateo y “backer rod,” la junta DSM no sufre de la deformación permanente, y no depende de adhesión en tensión para su desempeño. Altamente configurable, el sistema DSM gestiona los cambios en plano y dirección que son esenciales para asegurar la continuidad del sello.

DSM System

Sistema de junta impermeable para cubiertas y aplicaciones verticales bajo losa

Características

  • Impermeable
  • Estable a los rayos UV
  • No lleva anclajes invasivos
  • Cumple los requerimientos de la ADA
  • Flexible con temperaturas bajas, y estable con temperaturas altas
  • Ondas de silicona sin tensión
  • Resistente al tráfico
  • Instalación rápida en tanto nuevas construcciones como remodelaciones
  • Se instala por etapas para preservar el fluido del tráfico
  • Adherido a las caras de la junta
  • No mancha
  • Se ajusta a las irregularidades de la junta
  • La conmutación de tamaño adapta las variaciones de la separación de las juntas

Tamaños

1/2″ a 4″ (12 – 100mm)

Nota: Tamaños bajo de 1 1/2″ (40mm) se fabrican con una sola onda. Tamaños más grandes incorporan varias ondas. (Más de 4″ (100mm) (ver Sistema SJS o contacte EMSEAL)

Movimiento

Capaz de soportar hasta 100% del movimiento (+50% y -50%) del tamaño total nominal del producto.

Colores

Color estándar es grís (para otros colores contacte EMSEAL)

Usos

  • Cubiertas de estacionamiento
  • Estadios
  • Veredas
  • Cubiertas
  • Plataformas de aeropuertos
  • Puentes de conexión en centros comerciales
  • Pisos de hielo
  • Paredes de cimentación bajo losa, por ejemplo en túneles, desde el lado positivo
  • Torres de escalera
  • Pistas de aeropuertos
  • Pistas de patinaje sobre hielo
  • Juntas perimetrales
  • Carreteras
  • Sustratos de concreto
  • Para sustratos de metal donde demolición y remoción de ángulos metálicos embebidos no es factible o asequible
  • Reemplazo de juntas de calafateo de tipo “te a te” en plataformas de estacionamiento y estadios de concreto prefabricado

Hermético—el fuelle de silicona sin tensión se instala justo por debajo de la superficie de la plataforma. Esto garantiza la impermeabilización de la superficie de la cubierta.

No lleva invasivo de anclaje—el sistema no incluye conexiones sólidas de metal y concreto. Esto incluye anclajes, tornillos, pernos o travesaños, bandejas o rieles. El sistema se une a las caras de la junta por medio de 1) contrapresión de la espuma; 2) el adhesivo de epoxi y 3) la banda de sellador de silicona que se inyecta en la cara de la junta a la espuma y a los fuelles de silicona.

Continuidad del sello—al igual que en todos los sistemas de juntas de dilatación de EMSEAL, la continuidad del sello a través de los cambios de dirección y de planos es lo que diferencia el desempeño de nuestros productos. Transiciones impermeables de cubierta a pared, en veredas, curbas, parapetos, tes y cruces son disponibles con el Sistema DSM.

Estética y versatilidad—entre las características del producto, se puede destacar que el color estándar es el gris (otros colores disponibles), la estética de los fuelles es uniforme, con doble sellado, presenta resistencia a los combustibles y una mayor capacidad para manejar las variaciones en las dimensiones de la junta.

  • DSM se produce por medio del revestimiento de una espuma celular, inyectada con la impregnación de acrílico microesfera modificado de EMSEAL, con silicona para autopistas. También es disponible DSM-DS, que es hecho con el revestimiento de silicona en ambos superficies, superior e inferior.
  • La cara externa de silicona se aplica en fábrica a la espuma en un ancho mayor al de la extensión máxima de la junta y se cura antes de la compresión final.
  • La aplicación y el curado de la silicona se realizan en un entorno controlado de fabricación. A diferencia de los selladores líquidos que se aplican en la obra y las instalaciones con cola de rata (o “backer rod”), no existe movimiento durante la etapa de curado y así se evita la deformación o el esfuerzo del material.
  • Para facilitar la inserción, se comprime a un tamaño inferior a la dimensión de la junta.
  • Al comprimirse, se forma un fuelle en el revestimiento. Cuando la junta se mueve, el fuelle simplemente se despliega o se contrae sin que exista tensión en la línea de enlace y prácticamente sin tensiones en el material de silicona.
  • El sistema DSM se suministra en tramos de 6,56 pies (2 m) con embalaje de plástico. Una vez que se retira el embalaje de plástico y el embalaje de cartón, el sistema se expande gradualmente.
  • La espuma proporciona un soporte flexible al revestimiento de silicona, y transforma el sistema en un producto capaz de resistir cargas transitorias razonables.
  • Los sustratos deben estar paralelos, a plomo y deben ser capaces de resistir una contrapresión aproximada de 2,5 psi de la espuma.
  • Resistencia a los combustibles: el sellador de silicona no se degrada al entrar en contacto con el combustible. Es normal que el material se hinche, pero regresará a su forma original una vez que el combustible se evapore.

Universal-90
(EE.UU. Patente 9,200,437; patente pendiente)

  • Universal-90 (o “U-90” para abreviar) son piezas transicionales de fábrica y de 90 grados, que aseguran la continuidad de sello donde juntas de dilatación cambian de dirección.
  • El uso de los U-90 elimina mucho del trabajo que se hace en obra para hacer cambios de plano, haciendo la instalación más rápida y eficiente.
  • Se garantiza la impermeabilización a través de cambios de plano—no deje nada al azar en fabricar transiciones en obra.
  • Las transiciones y terminaciones Universal-90 son revestidas simétricamente en ambas caras. Esto permite instalarlas como esquinas internas o como esquinas externas.
  • Tramos rectos se unen en la obra a los U-90.
  • Los U-90 tienen un tramo largo de 12 pulgadas (305mm) de largo y un tramo vertical de 6 pulgadas (152mm) a cada lado del codo.

Custom-90 (Universal-90 Modificada)
(Patente pendiente)

  • Los Custom-90 son piezas transicionales de fábrica y de 90 grados, revestidos solamente en las caras orientadas hacia el clima.
  • Los Custom-90 están disponibles cuando se saben por adelantado las condiciones de campo y las medidas de la junta de dilatación.
  • Los Custom-90 son ampliamente usados en peldaños y contrapeldaños en estadios o otras aplicaciones donde se requieren muchas transiciones de 90 grados. Consulte EMSEAL.
  • Como sucede con cualquier producto de construcción, la vida útil del material se puede maximizar con inspecciones rutinas y con reparaciones si son necesarios.
  • Limpiar el sustrato de polvo y inspeccionarlo va a revelar cualquier daño al producto o a sustratos adyacentes que podrían afectar el rendimiento del edificio.
  • Sellantes precomprimidos de EMSEAL son fáciles de reparar—solamente hay que quitar y reinstalar la sección dañada—no el sistema de junta de dilatación entera, como es típico con sistemas de sello extruido.
  • Disponible para envíos internacionalmente.
  • Precios son disponibles de representantes locales y/o directamente desde el fabricante.
  • El surtido de productos está siendo actualizando continuamente, y por lo tanto EMSEAL® reserva el derecho de modificar o retirar cualquier producto sin previo aviso.
